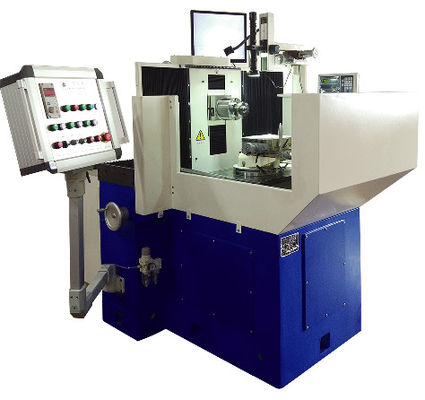

Máquina de Retificação PCD Durável com Régua Linear FAGOR e Encoder Angular Garantindo Indicação de Precisão e Precisão da Ferramenta

  • Durable PCD Grinding Machine with FAGOR Linear Grating and Angle Encoder Ensuring Precision Indication and Tool Accuracy
Lugar de origem China
Marca CTSTC
Certificação CE
Número do modelo ZT-120
Quantidade de ordem mínima 1 conjunto
Preço negociável
Detalhes da embalagem 1850*2100*1650mm
Tempo de entrega 45-60 dias após o pagamento adiantado
Termos de pagamento T/T,L/C,D/A,D/P
Habilidade da fonte 30 Conjunto/mês
Detalhes do produto
Peso 1980 kg Tempo de entrega 45-60 dias após pré-pagamento
Serviço pós-venda fornecido Suporte online, suporte técnico de vídeo, engenheiros disponíveis para atender máquinas no exterior, Pagamento T/T, M/T, D/D, L/C
Nome do produto Moedor de ferramentas ZT-120 PCD/PCBN Palavra-chave Moedor de PCD/PCBN
Doença Novo Dimensão 1850*2100*1650mm
Destacar

Máquina de retificação PCD com régua linear FAGOR

,

Máquina de retificação PCD com encoder angular

,

Máquina de retificação PCD para precisão de ferramenta de precisão
Deixe um recado
Descrição de produto



ZT-120 PCD/PCBN Máquina de moagem de ferramentas



A ZT-120 é uma máquina de moagem manual de ferramentas de precisão com uma boa reputação há mais de 10 anos, e mais de uma máquina é usada na Alemanha.Utilizando fundições de alta qualidadeA máquina está equipada com várias ferramentas para atender a diferentes tipos de moagem de ferramentas.



Máquina de Retificação PCD Durável com Régua Linear FAGOR e Encoder Angular Garantindo Indicação de Precisão e Precisão da Ferramenta



Características do projeto:



• O corpo da máquina e todos os moldes têm mais de 18 meses de envelhecimento natural.

• SCHNEEBERGER guia de deslizamento linear de alta precisão para a sua precisão e longa vida útil.

• O eixo de balanço oferece duas opções, servomotor e accionamento mecânico.

• O sistema pneumático é da marca APAN SMC, para obter alimentação rápida e

Alimentação.

• A grelha linear e o codificador de ângulo deste modelo são FAGOR, assegurando

A indicação de precisão.

• Motor de fuso adota motor de Taiwan sem escova, sólido e durável.

O fuso também pode ser opcional.

• A mesa de trabalho gira a um ângulo de 270°.

• Sistema óptico ajustável de 7 a 45 ampliações, até 0,05 mm



Máquina de Retificação PCD Durável com Régua Linear FAGOR e Encoder Angular Garantindo Indicação de Precisão e Precisão da FerramentaMáquina de Retificação PCD Durável com Régua Linear FAGOR e Encoder Angular Garantindo Indicação de Precisão e Precisão da Ferramenta



Parâmetros técnicos



Radius da ponta 0-100 mm
Pressão de moagem 0-450N (regulado)
Velocidade do eixo 0-4200RPM (regulado)
Tamanho da roda de moagem 150*40*40mm (D*H*T)
Frequência de oscilação da roda de moagem 0-45/min (ajustável)
Distância de oscilação da roda de moagem 0-40 mm (regulado)
Ajuste da altura da roda de moagem 140 mm
Distância de viagem da roda de moagem 400 mm
Inclinação da roda -13°~+24°
Ângulo de rotação da mesa transversal 270°
Tamanho da tabela transversal 210 mm*160 mm com ranhuras 4T
Leitura de grades lineares 0.001 mm
Potência do eixo 2.2kW
Dimensão 1850*2100*1650 mm (L*H*W)
Peso líquido 1980 kg
