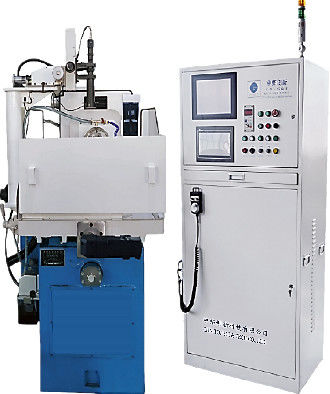

O sistema de controlo Diamond Grinding Machine do CNC V cortou o moedor de PCD
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xTipo | CNC | Modelo Nº. | ZT-90V |
---|---|---|---|
Tipo | CHN-TOP | Aplicação | V cortou a lâmina do diamante, a lâmina de PCD e a outra lâmina de serra |
Nome | O sistema de controlo V do CNC de Diamond Grinding Machine cortou o moedor de PCD | ||
Realçar | O CNC V cortou o moedor de PCD,CNC Diamond Grinding Machine,V cortou Diamond Grinding Machine |
Radius Tip | 0-70mm | |
---|---|---|
Grinding pressure | 0-450N Adjustable | |
Spindle speed | 0-4200RPM adjustable | |
Grinding wheel size | 150*40*40mm (D*H*T) | |
Grinding wheel oscillation frequency | 0-45/min adjustable | |
Grinding wheel oscillation distance | 0-70mm adjustable | |
Grinding wheel height adjustment | 140mm | |
Image system resolutionnge | 1280*960 | |
Image system pixel | 3.75μm*3.75μm | |
Optical lens object distance | 300mm | |
Magnification | 45-250 times | |
CNC division axis resolution | 8arcmin | |
CNC Y axis resolution | 0.01° |
O sistema de controlo V do CNC de Diamond Grinding Machine cortou o moedor de PCD
Especificação de ZT-90CNC/V Prameter
Definição do sistema da imagem | 1280*960 |
Pixel do sistema da imagem | 3.75μm*3.75μm |
Distância de objeto da lente ótica | 300mm |
Ampliação | 45-250 vezes |
Definição da linha central da divisão do CNC | 8arcmin |
Definição da linha central do infeed do CNC | 0.001mm |
Definição da linha central do CNC Y | 0.01° |
Pressão de moedura | 0-450N (ajustável) |
Velocidade da roda de moedura | 0-4200RPM (50HZ) |
Tamanho da roda de moedura | 125D×40H×40T |
Frequência da oscilação da roda de moedura | 0-45/min (ajustável) |
Distância da oscilação da roda de moedura | 0-40mm (ajustável) |
Ajuste de altura da roda de moedura | 140mm |
Escala de viagem da roda de moedura | 170mm |
Inclinação da roda de moedura | -13°-+24° |
Ângulo de gerencio sobre um eixo da tabela transversal | 0-270° |
Readout de gratings lineares | 0.001mm |
Poder do eixo | 2.2KW |
Tamanho da máquina | 1200 (L) ×1168 (H) ×1530 (W) milímetro |
Características
-
1.All moldou o corpo de máquina e os acessórios do molde são 24 meses médios do envelhecimento natural que é rigidez e estabilidade altas.
2. A cabeça de moedura é um eixo e um ângulo do up-down ajustáveis, caracterizando na elevada precisão alta da velocidade de corrida.
3. Os sistemas pneumáticos importados de SMC de Japão, do infeed rápido e alimentam para fora o worktable com moedura flexível.
4. Todo o sistema de controlo do CNC é auto - o software do R&D, o CCD encaixado e o sistema de medida, todos os sensores, servocontrol são sistema de controlo fechado a certificar-se que é precisão e estabilidade.
5. Use uma tecnologia visual nova, medidas em linha, auto moedura no processo inteiro.
E parâmetros auto memória, alarme do código de erro, mais produtividade e eficiente.
6. Somente um encaixe do tempo, moendo então pela auto completamente ponta com eficiente mais alto e consistência
7. Máquina com uma flange da divisão do CNC da elevada precisão, reconhecimento da precisão.
PARÂMETROS TÉCNICOS
O moedor de ZT-90V é um equipamento especial que foco em ferramentas de moedura do V-corte do diamante e em algumas lâminas de serra. É igualmente pode moer ferramentas de carboneto igualmente. Isto modela é melhorado na máquina de moedura original do diamante ZT-90 com linha central do controle do CNC.
Um encaixe do tempo pode terminar moer o trabalho por automaticamente que é elevada precisão. Auto infeed e para fora alimentação, automaticamente divisão de escala e medidas. O registro do ajuste do parâmetro do software support e pode girar para a ponta seguinte por automático igualmente.
É código de erro para reconhecer pelo software. Este modelo é amplamente utilizado para a ferramenta do V-corte da placa do PWB, as lâminas de madeira e o outro diamante ou ferramentas de carboneto deste tipo
Tabela de funcionamento
Amostras de moedura
Opinião da fábrica
