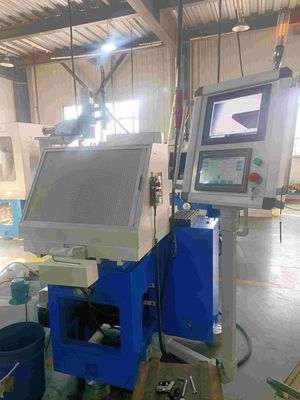

Moedor High Efficiency da ferramenta de Ultra Hard Material do moedor de PCBN PCD
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xModelo Nº. | ZT-90CNC | Corrediça linear | SCHNEEBERGER |
---|---|---|---|
redutor | YASKAWA | Axises | linha central 5 |
Nome | Moedor High Efficiency da ferramenta de Ultra Hard Material do moedor de PCBN/PCD | ||
Realçar | Moedor material ultra duro da ferramenta,Moedor de PCBN PCD,Ultra duramente moedor material de PCD |
Radius Tip | 0-70mm | |
---|---|---|
Grinding pressure | 0-450N Adjustable | |
Spindle speed | 0-4200RPM adjustable | |
Grinding wheel size | 150*40*40mm (D*H*T) | |
Grinding wheel oscillation frequency | 0-45/min adjustable | |
Grinding wheel oscillation distance | 0-70mm adjustable | |
Grinding wheel height adjustment | 140mm | |
Grinding wheel stroke range | 400mm | |
Grinding wheel inclination | -13°-+24° | |
Cross table swiveling angle | 0-270° | |
Size of cross table | 210*160mm with 4 T slots | |
Workable infeed hand wheel division | 0.001mm/ 1 division | |
Spindle Power | 2.2KW | |
Dimension | 1850*2200*1650mm( L*H*W) | |
Net weight | 2000kgs |
Moedor High Efficiency da ferramenta de Ultra Hard Material do moedor de PCBN/PCD
PARÂMETROS TÉCNICOS
1. Eixo e roda de moedura
Diâmetro da roda de moedura | 6A2 150*40*40 |
Poder do eixo | 2.2KW |
Velocidade do eixo | 0-4200RPM ajustável |
Inclinação da roda de moedura | -13°-+24° |
Pressão de moedura | 0-450N ajustável |
2. Moa a oscilação da roda (a linha central de X)
Ajuste de altura da roda de moedura | 140mm |
Frequência da oscilação da roda de moedura | 0-45/min ajustável |
Distância da oscilação da roda de moedura | 0-70mm ajustáveis |
Escala do curso da oscilação da roda de moedura | 400mm |
3. Sistema do monitor do CCD
Tempos máximos do manification | 70 vezes |
Sistema de medição do CCD | Sistema on-line |
Monitor | monitor de 17 polegadas |
Modelo |
ZT-90CNC |
---|---|
Definição do sistema da imagem | 1280dpi*960dpi |
Tamanho do pixel | 3.75μm *3.75μm |
Distância ótica do tubo | 300mm |
Ampliação da imagem | 45-250 vezes (zumbido de Digitas) |
Raio da ponta | 0-70mm |
Pressão de moedura | 0-450N ajustável |
Velocidade do eixo | 0-4200RPM ajustável |
Características de projeto
- Construção extremamente rígida com corpo resistente do ferro fundido, mais de 18 meses de envelhecimento natural, estável e durável.
- O eixo pode realiza o levantamento e o ajuste do ângulo, que personifica a combinação perfeita de precisão, de rigidez e de destreza.
- um CNC de 5 linhas centrais, enlace de 2 linhas centrais, o processo de moedura inteiro é totalmente automático.
- Usando a tecnologia a mais atrasada da visão, realiza a detecção em linha, a moedura automática, a memória do parâmetro, o alarme do erro fazendo à máquina, etc., para melhorar detalhadamente a eficiência fazendo à máquina, precisão, automatização, estabilidade.
- O motor do eixo adota o motor sem escova, estável e seguro.
- O tipo de JAPÃO SMC do uso do sistema pneumático do todo, para obter uma moedura rápida da alimentação e do infeed e da flexibilidade.
- Equipado com o volante eletrônico, pode facilmente ajustar a posição de cada linha central fazendo à máquina e conseguir a moedura manual.
- Equipado com o armário da roda de moedura.
Amostras de moedura
Acessórios opcionais
Opinião da fábrica
Espaço do negócio:
Máquina de soldadura do vácuo
Moedor de CNC/Manual para ferramentas de PCD/PCBN
Laser que corta/máquina de gravação, máquina de dobramento
As placas mundialmente famosas da distribuição PCD/PCBN, produzem o material de alta qualidade de PCD
Serviço fazendo à máquina para o corte do laser, polonês, soldando, Chip Breaker do material Ultra-duro
Acessórios para a fatura das ferramentas de corte (óleo aglutinante, vestindo a vara, a pasta do vácuo)
Introdução da empresa
Fundado originalmente por graduados da universidade de Tsinghua, CHN-TOP SCI & a TECNOLOGIA CO., LTD. são uma empresa da alto-tecnologia especializada em indústrias das ferramentas do diamante (PCD, PCBN, DM, ND, CVD), produzindo equipamentos de processamento da elevada precisão (os moedores das ferramentas de PCD/PCBN, máquinas de soldadura do vácuo, corte do laser e máquinas de gravação, laser que processa o centro). Nós oferecemos os serviços pre-fazendo à máquina (corte do laser de PCD/PCBN, ferramentas que soldam, gravura do disjuntor de microplaqueta, dobramento e lustro, etc.), e distribuímos placas mundialmente famosas de PCD/PCBN. Igualmente consulta profissional da fonte e serviços técnicos avançados.
Nós somos sua somente uma fábrica da parada no campo do processamento de materiais ultra-duro com uma boa reputação no mercado global.
